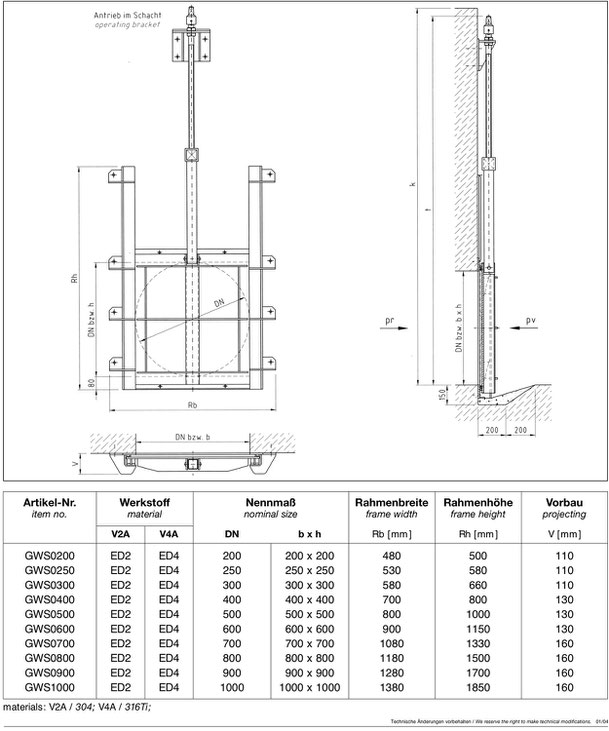

Beschreibung:

Gewindeschieber zum Absperren von Zu- oder Abläufen von Schächten oder Becken, vierseitig dichtend, mit rundem oder rechteckigem Durchlaß.

Rahmen als Profilkonstruktion, mit seitlichen Laschen zum Andübeln an ebene, senkrechte Wand, einschl. Befestigungsmaterial und Dichtung.

Schieberplatte nach statischen Anforderungen verstärkt, beidseitig belastbar, mit Gleitführung. Abdichtung durch Keilpressung, mit weicher, austauschbarer, abwasserbeständiger Notenprofil-Gummidichtung.

Nichtsteigende Trapezgewindespindel aus Edelstahl, Spindelmutter aus Rotguß.

Spindelverlängerung und Zwischenhalterungen aus Edelstahl, bei größeren Einbautiefen.

Antrieb im Schacht mit Vierkant SW 27 und Schlüsselbedienung.

Weitere Antriebsformen siehe Seiten F16 und F17.

Betriebsdruck auf Vorderseite bis 0.6 bar, auf Rückseite bis 0.25 bar (höhere Drücke auf Anfrage).

Gewindeschieber aus Edelstahl, unter Schutzgas geschweißt, gebeizt und passiviert.

Gewindeschieber in Sonderanfertigung nach Ihren Plänen und Anforderungen bzw. den örtlichen Gegebenheiten angepaßt, auf Anfrage lieferbar.

Zusätze :

 S   Bedienungsschlüssel Typ C nach DIN 3223, passend zu Antrieb im Schacht
