Beschreibung:

Meßwehr zur Bestimmung der Durchflußmenge in offenen Gerinnen.

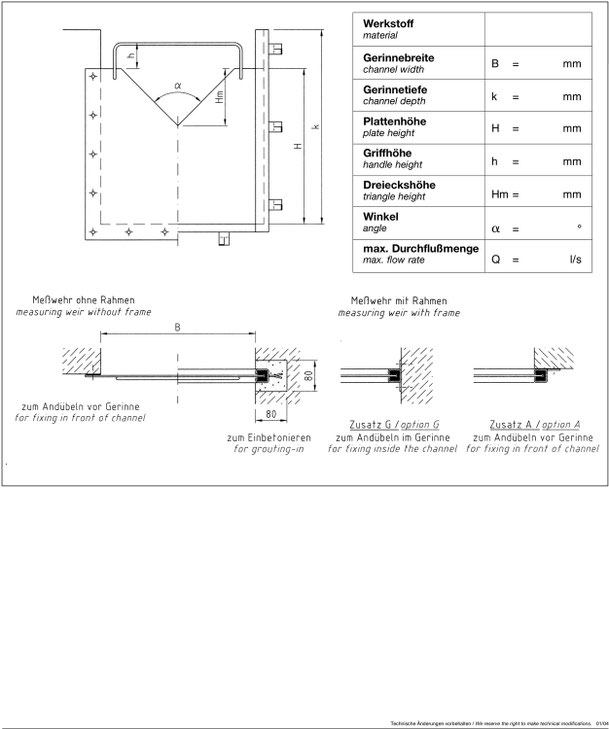

Meßwehrtafeln aus Edelstahlblech, mit dreieckigem Ausschnitt, mit Handgriff. Rahmen zum Einstecken der Meßwehrtafel, aus Sonderprofil, mit Mauerankern zum Einbetonieren in Gerinne, mit beidseitiger, austauschbarer, abwasserbeständiger Gummidichtung.

Zur exakten Bestimmung der Durchflußmenge ist es notwendig, einen Meßpegel mit Skala im Abstand von ca. 1 m vor dem Meßwehr anzubringen, da die Kontraktion des Wassers in Ausflußnähe falsche Meßergebnisse ergäbe. Eine Richtwerttabelle zur Durchflußmengenbestimmung wird mitgeliefert

.

Weitere Ausführungen wie z. B. ohne Rahmen, zum direkten Andübeln der Meßwehrtafel vor das Gerinne, oder für unterschiedliche Gerinneformen, auf Anfrage lieferbar.

Meßwehr aus Edelstahl, unter Schutzglas geschweißt, vollständig beheizt und passiviert.

Zusätze :

 M   Meßpegel aus Edelstahl, mit Zentimeterskalierung, zum Andübeln, einschl. Befestigungsmaterial

 A   Rahmen zum Andübeln im Gerinneauslauf, einschl. Befestigungsmaterial und Dichtungsband


 G   Rahmen zum Andübeln im Gerinne, einschl. Befestigungsmaterial

 R    zusätzlicher Rahmen, zum Wechseln der Meßwehrtafel
